主要特点：
●外壳材质：黄铜镀镍
●感应面材质：PTFE
●可选耐低温：-30°C， -40°C
●最大检测距离：25mm
| 耐低温系列 M30 标准型 -30°C 直流 电感式接近传感器 | ||||
| 外形尺寸 | M30 | |||

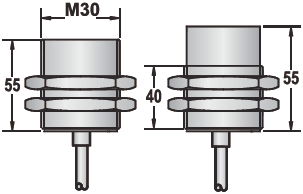

| 尺寸图 |   | |||
| 技术参数 | ||||
| 检测距离 mm | 10 | 15 | 16 | 25 |
| 安装方式 | 齐平 | 非齐平 | 齐平 | 非齐平 |
| 工作电压 | 10...30VDC / 10...60VDC | 10...30VDC / 10...60VDC | 10...30VDC / 10...60VDC | 10...30VDC / 10...60VDC |
| 允许脉动电压 | <10% | <10% | <10% | <10% |
| 空载电流 | <10mA | <10mA | <10mA | <10mA |
| 最大负载电流 | 200mA | 200mA | 200mA | 200mA |
| 漏电流 | <0.01mA | <0.01mA | <0.01mA | <0.01mA |
| 电压降 | <1.5V | <1.5V | <1.5V | <1.5V |
| 开关频率 | 400HZ | 250HZ | 250HZ | 150HZ |
| 开关迟滞 | <15%(Sr) | <15%(Sr) | <15%(Sr) | <15%(Sr) |
| 重复精度 | < ±1.0%(Sr) | < ±1.0%(Sr) | < ±1.0%(Sr) | < ±1.0%(Sr) |
| 工作温度 | -30°C...+70°C | -30°C...+70°C | -30°C...+70°C | -30°C...+70°C |
| 温度漂移 | < ±10%(Sr) | < ±10%(Sr) | < ±10%(Sr) | < ±10%(Sr) |
| 短路保护 | YES | YES | YES | YES |
| 反极性保护 | YES | YES | YES | YES |
| LED显示 | NO | NO | NO | NO |
| 外壳材质 | 黄铜镀镍 | 黄铜镀镍 | 黄铜镀镍 | 黄铜镀镍 |
| 感应面材质 | PTFE | PTFE | PTFE | PTFE |
| 连接方式 | PUR 2m 电缆 | PUR 2m 电缆 | PUR 2m 电缆 | PUR 2m 电缆 |
| 防护等级 | IP 67 | IP 67 | IP 67 | IP 67 |
| 选型 | ||||
| DC 3线 NPN 常开 | D10-M30F1-N1-C2M-30 | D15-M30F2-N1-C2M-30 | D16-M30F1-N1-C2M-30 | D25-M30F2-N1-C2M-30 |
| DC 3线 NPN 常闭 | D10-M30F1-N2-C2M-30 | D15-M30F2-N2-C2M-30 | D16-M30F1-N2-C2M-30 | D25-M30F2-N2-C2M-30 |
| DC 3线 PNP 常开 | D10-M30F1-P1-C2M-30 | D15-M30F2-P1-C2M-30 | D16-M30F1-P1-C2M-30 | D25-M30F2-P1-C2M-30 |
| DC 3线 PNP 常闭 | D10-M30F1-P2-C2M-30 | D15-M30F2-P2-C2M-30 | D16-M30F1-P2-C2M-30 | D25-M30F2-P2-C2M-30 |
| DC 2线 常开 | D10-M30F1-D1-B2M-30 | D15-M30F2-D1-B2M-30 | D16-M30F1-D1-B2M-30 | D25-M30F2-D1-B2M-30 |
| DC 2线 常闭 | D10-M30F1-D2-B2M-30 | D15-M30F2-D2-B2M-30 | D16-M30F1-D2-B2M-30 | D25-M30F2-D2-B2M-30 |
| 耐低温系列 M30 标准型 -40°C 直流 电感式接近传感器 | ||||
| 外形尺寸 | M30 | |||
| 尺寸图 |  | |||
| 技术参数 | ||||
| 检测距离 mm | 10 | 15 | 16 | 25 |
| 安装方式 | 齐平 | 非齐平 | 齐平 | 非齐平 |
| 工作电压 | 10...30VDC / 10...60VDC | 10...30VDC / 10...60VDC | 10...30VDC / 10...60VDC | 10...30VDC / 10...60VDC |
| 允许脉动电压 | <10% | <10% | <10% | <10% |
| 空载电流 | <10mA | <10mA | <10mA | <10mA |
| 最大负载电流 | 200mA | 200mA | 200mA | 200mA |
| 漏电流 | <0.01mA | <0.01mA | <0.01mA | <0.01mA |
| 电压降 | <1.5V | <1.5V | <1.5V | <1.5V |
| 开关频率 | 400HZ | 250HZ | 250HZ | 150HZ |
| 开关迟滞 | <15%(Sr) | <15%(Sr) | <15%(Sr) | <15%(Sr) |
| 重复精度 | < ±1.0%(Sr) | < ±1.0%(Sr) | < ±1.0%(Sr) | < ±1.0%(Sr) |
| 工作温度 | -40°C...+70°C | -40°C...+70°C | -40°C...+70°C | -40°C...+70°C |
| 温度漂移 | < ±10%(Sr) | < ±10%(Sr) | < ±10%(Sr) | < ±10%(Sr) |
| 短路保护 | YES | YES | YES | YES |
| 反极性保护 | YES | YES | YES | YES |
| LED显示 | NO | NO | NO | NO |
| 外壳材质 | 黄铜镀镍 | 黄铜镀镍 | 黄铜镀镍 | 黄铜镀镍 |
| 感应面材质 | PTFE | PTFE | PTFE | PTFE |
| 连接方式 | PUR 2m 电缆 | PUR 2m 电缆 | PUR 2m 电缆 | PUR 2m 电缆 |
| 防护等级 | IP 67 | IP 67 | IP 67 | IP 67 |
| 选型 | ||||
| DC 3线 NPN 常开 | D10-M30F1-N1-C2M-40 | D15-M30F2-N1-C2M-40 | D16-M30F1-N1-C2M-40 | D25-M30F2-N1-C2M-40 |
| DC 3线 NPN 常闭 | D10-M30F1-N2-C2M-40 | D15-M30F2-N2-C2M-40 | D16-M30F1-N2-C2M-40 | D25-M30F2-N2-C2M-40 |
| DC 3线 PNP 常开 | D10-M30F1-P1-C2M-40 | D15-M30F2-P1-C2M-40 | D16-M30F1-P1-C2M-40 | D25-M30F2-P1-C2M-40 |
| DC 3线 PNP 常闭 | D10-M30F1-P2-C2M-40 | D15-M30F2-P2-C2M-40 | D16-M30F1-P2-C2M-40 | D25-M30F2-P2-C2M-40 |
| DC 2线 常开 | D10-M30F1-D1-B2M-40 | D15-M30F2-D1-B2M-40 | D16-M30F1-D1-B2M-40 | D25-M30F2-D1-B2M-40 |
| DC 2线 常闭 | D10-M30F1-D2-B2M-40 | D15-M30F2-D2-B2M-40 | D16-M30F1-D2-B2M-40 | D25-M30F2-D2-B2M-40 |
