主要特点：
● 4种检测范围，1个推挽开关量或 4-20mA/0-10V模拟量输出，推挽输出支持IO-link接口
● 聚四氟乙烯薄膜，用于抵御腐蚀性物质
● 两种不锈钢外壳，可以在食品和医药行业使用
● FFKM全氟橡胶环型密封圈，起到防护作用，用于需要耐化学腐蚀的环境，无缝无边的可冲洗不锈钢外壳设计使得传感器适合密集的清洗等。推挽输出支持SIO和IO-link模式。
| 产品描述 | |||||

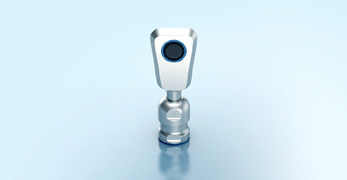

| 小pms超声波传感器是根据卫生要求而设计的。有2种不同型号传感器可用：D12适配杆式和D12插座式的。标准的带D12适配杆的传感器 可以通过卫生螺纹BF-pms/A1或装配夹进行安装。 | |||||
不锈钢外壳的设计使PMS传感器在能想到的安装位置几乎没有水平表面。甚至水平安装， 垂直向下检测，外壳背面依旧维持≥3°的角度。清洗液体可以顺利地从外壳流下。 | 光滑的不锈钢外壳，其粗糙度Ra<0.8µm。超声波换能器由ptfe膜保护，可以抵御化学腐蚀清洁剂的侵蚀。<> | ||||
 |  | ||||

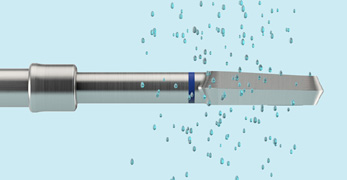

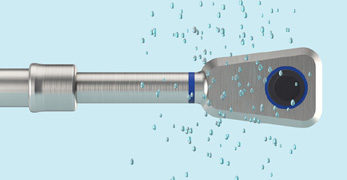

| 外壳后侧倾斜多于3° | 不锈钢传感器具有清洗设计，水平表面多于倾斜3°。 | ||||
| 开关量输出的pms传感器有三种工作模式: | |||||

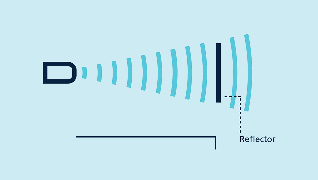

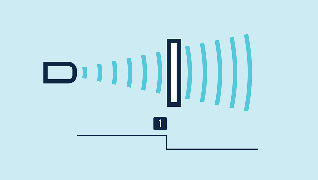

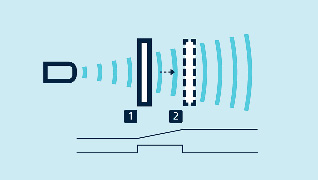

| 漫反射模式（单开关点模式）的自学习： | 反射板模式的自学习： | 窗口模式的自学习 & 模拟量输出的设置： | |||
 |  |
| |||
| ● 将被测目标物放在想要的检测距离(1)处，使之被传感器检测到 | ● 可以使用一个固定的反射物当作反射板 | ● 将被测物体放置于窗口的近点(1)处 | |||
| ● 将pin2接到+UB大约3秒 | ● 然后将pin2再次连接到+UB大约1秒 | ● 将pin2连接到+UB大约3秒 | |||
| ● 然后将pin2再次连接到+UB大约1秒 | ● 然后将pin2再次接到+UB大约10秒 | ● 然后将被测物体移动到窗口的远点(2)处 | |||
| ● 然后将pin2再次连接到+UB大约1秒 | |||||
| 集成IO-Link | NCC/NOC（常闭/常开） | ||||
| 推挽输出型号支持IO-Link通讯。 | 开关量输出的常闭/常开，模拟量的递增/递减可以通过pin2设定。 | ||||

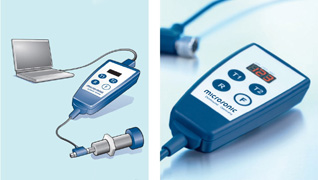

| LinkControl | 通过卫生螺母进行连接：BF-pms/A1（配件）是pms传感器卫生安装的配件。 | ||||
 |  | ||||
pms超声波传感器可以选择性的进行参数设置， LCA-2连接控制适配器作为配件和电脑之间的连接。 | pms传感器和传感器螺纹的连接可冲洗的设计 | ||||
| 饮料行业的应用 | 食品行业中的应用 | 制药行业中的应用 | |||
|
|
| |||

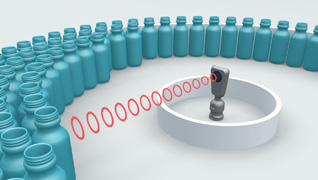

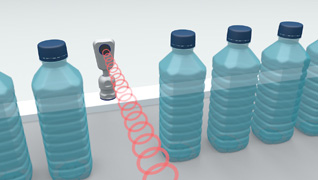

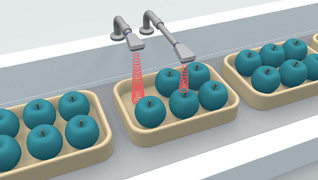

| PMS超声波传感器在工作模式下检测玻璃瓶和PET瓶，并承受灌装机的间隔式清洗。该传感器配合BF-pms/A1 附件安装。例如，pms-25/F …用推挽开关量输出来实现瓶子的计数。 | 容器的定位及计数，在传送带上检测体积流量，或者食品包装流水线上控制灌装料位和完整性。两个PMS超声波传感器用于检测包装盒中苹果的完整性。例如，用2个PMS-25/F …每个都含有1个推挽开关量输出来实现品质控制。 | 安瓶和玻璃瓶需要计数，并且需要控制灌装液位过程中的体积流量。在转台上，1个PMS传感器控制灌装线上玻璃瓶的体积流量。例如，PMS-35/U …电压输出0-10V。 | |||

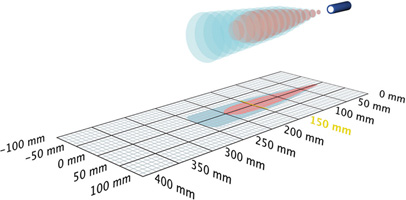

| pms-15 | 外形尺寸 | 检测区域 | |||
|
|
| |||
| 检测范围 | 20-250mm | ||||
| 外形设计 | 易冲洗 | ||||
| 工作模式 | 接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量；推挽输出还支持IO-Link | ||||
| 特性 | 耐化学性 | ||||
| 测量方法 | 回波传播时间 | ||||
| 换能器频率 | 380kHz | ||||
| 盲区 | 20mm | ||||
| 检测范围 | 150mm | ||||
| 最大检测范围 | 250mm | ||||
| 分辨率 | 开关量0.10mm； 模拟量：0.069mm | ||||
| 重复精度 | ±0.15% | ||||
| 精度 | ±1%（内置温度漂移补偿） | ||||
| 工作电压 | 10-30Vd.c., 反极性保护 (pms-15/CU/A1:15-30V DC) | ||||
| 电压脉动 | ±10% | ||||
| 空载电流损耗 | ≤40mA | ||||
| 连接类型 | 4芯M8接插件 | ||||
| 输入 | com端输入；同步输入；自学习输入 | ||||
| 推挽开关量输出 | Push-Pull，UB -3V， -UB +3V，Imax=100mA，常开/常闭可切换，短路保护 | ||||
| 开关回滞 | 2mm | ||||
| 开关频率 | 25Hz | ||||
| 响应时间 | 32ms | ||||
| 上电延时 | <300ms | ||||
| 模拟量输出 | 4-20 mA / 0-10 V (当 UB≥15V)，递增/递减可切换，短路保护 | ||||
| 响应时间 | 24ms | ||||
| 上电延时 | <300ms | ||||
| 材质 | 不锈钢 | ||||
| 超声波换能器 | PTFE涂层，FFKM密封圈 | ||||
| 防护等级EN 60529 | IP66，IP67，IP68 | ||||
| 清洗温度 | 85°C | ||||
| 工作温度 | -25°C - +70°C | ||||
| 储存温度 | -40°C - +85°C | ||||
| 重量 | 140g | ||||
| 温度补偿 | 是 | ||||
| 控制装置 | com端输入 | ||||
| 设定范围 | 开关量：pin2；通过LCA-2与电脑连接;IO-Link； 模拟量：pin2；通过LCA-2与电脑连接 | ||||
| 同步 | 是 | ||||
| 选型和订货数据 | |||||
| 开关量输出 | 模拟量输出 | 订货型号 | |||
| 1 x Push-Pull | --- | pms-15/CF/A1 | |||
| --- | 4-20mA | pms-15/CI/A1 | |||
| --- | 0-10V | pms-15/CU/A1 | |||

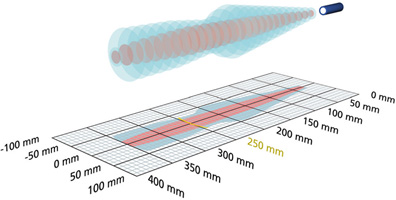

| pms-25 | 外形尺寸 | 检测区域 | |||
|
|
| |||
| 检测范围 | 30-350mm | ||||
| 外形设计 | 易冲洗 | ||||
| 工作模式 | 接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量；推挽输出还支持IO-Link | ||||
| 特性 | 耐化学性 | ||||
| 测量方法 | 回波传播时间 | ||||
| 换能器频率 | 320kHz | ||||
| 盲区 | 30mm | ||||
| 检测范围 | 250mm | ||||
| 最大检测范围 | 350mm | ||||
| 分辨率 | 开关量0.10mm； 模拟量：0.069-0.10mm（取决于模拟量窗口） | ||||
| 重复精度 | ±0.15% | ||||
| 精度 | ±1%（内置温度漂移补偿） | ||||
| 工作电压 | 10-30Vd.c., 反极性保护 (pms-25/CU/A1:15-30V DC) | ||||
| 电压脉动 | ±10% | ||||
| 空载电流损耗 | ≤40mA | ||||
| 连接类型 | 4芯M8接插件 | ||||
| 输入 | com端输入；同步输入；自学习输入 | ||||
| 推挽开关量输出 | Push-Pull，UB -3V， -UB +3V，Imax=100mA，常开/常闭可切换，短路保护 | ||||
| 开关回滞 | 3mm | ||||
| 开关频率 | 25Hz | ||||
| 响应时间 | 32ms | ||||
| 上电延时 | <300ms | ||||
| 模拟量输出 | 4-20 mA / 0-10 V (当 UB≥15V)，递增/递减可切换，短路保护 | ||||
| 响应时间 | 24ms | ||||
| 上电延时 | <300ms | ||||
| 材质 | 不锈钢 | ||||
| 超声波换能器 | PTFE涂层，FFKM密封圈 | ||||
| 防护等级EN 60529 | IP66，IP67，IP68 | ||||
| 清洗温度 | 85°C | ||||
| 工作温度 | -25°C - +70°C | ||||
| 储存温度 | -40°C - +85°C | ||||
| 重量 | 140g | ||||
| 温度补偿 | 是 | ||||
| 控制装置 | com端输入 | ||||
| 设定范围 | 开关量：pin2；通过LCA-2与电脑连接;IO-Link； 模拟量：pin2；通过LCA-2与电脑连接 | ||||
| 同步 | 是 | ||||
| 选型和订货数据 | |||||
| 开关量输出 | 模拟量输出 | 订货型号 | |||
| 1 x Push-Pull | --- | pms-25/CF/A1 | |||
| --- | 4-20mA | pms-25/CI/A1 | |||
| --- | 0-10V | pms-25/CU/A1 | |||

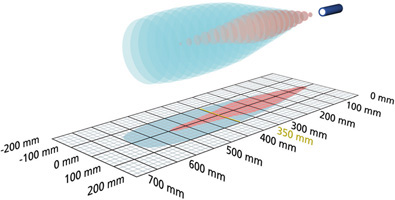

| pms-35 | 外形尺寸 | 检测区域 | |||
|
|
| |||
| 检测范围 | 70-600mm | ||||
| 外形设计 | 易冲洗 | ||||
| 工作模式 | 接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量；推挽输出还支持IO-Link | ||||
| 特性 | 耐化学性 | ||||
| 测量方法 | 回波传播时间 | ||||
| 换能器频率 | 400kHz | ||||
| 盲区 | 70mm | ||||
| 检测范围 | 350mm | ||||
| 最大检测范围 | 600mm | ||||
| 分辨率 | 开关量0.10mm； 模拟量：0.069-0.17mm（取决于模拟量窗口） | ||||
| 重复精度 | ±0.15% | ||||
| 精度 | ±1%（内置温度漂移补偿） | ||||
| 工作电压 | 10-30Vd.c., 反极性保护 (pms-35/CU/A1:15-30V DC) | ||||
| 电压脉动 | ±10% | ||||
| 空载电流损耗 | ≤40mA | ||||
| 连接类型 | 4芯M8接插件 | ||||
| 输入 | com端输入；同步输入；自学习输入 | ||||
| 推挽开关量输出 | Push-Pull，UB -3V， -UB +3V，Imax=100mA，常开/常闭可切换，短路保护 | ||||
| 开关回滞 | 5mm | ||||
| 开关频率 | 12Hz | ||||
| 响应时间 | 64ms | ||||
| 上电延时 | <300ms | ||||
| 模拟量输出 | 4-20 mA / 0-10 V (当 UB≥15V)，递增/递减可切换，短路保护 | ||||
| 响应时间 | 48ms | ||||
| 上电延时 | <300ms | ||||
| 材质 | 不锈钢 | ||||
| 超声波换能器 | PTFE涂层，FFKM密封圈 | ||||
| 防护等级EN 60529 | IP66，IP67，IP68 | ||||
| 清洗温度 | 85°C | ||||
| 工作温度 | -25°C - +70°C | ||||
| 储存温度 | -40°C - +85°C | ||||
| 重量 | 140g | ||||
| 温度补偿 | 是 | ||||
| 控制装置 | com端输入 | ||||
| 设定范围 | 开关量：pin2；通过LCA-2与电脑连接;IO-Link； 模拟量：pin2；通过LCA-2与电脑连接 | ||||
| 同步 | 是 | ||||
| 选型和订货数据 | |||||
| 开关量输出 | 模拟量输出 | 订货型号 | |||
| 1 x Push-Pull | --- | pms-35/CF/A1 | |||
| --- | 4-20mA | pms-35/CI/A1 | |||
| --- | 0-10V | pms-35/CU/A1 | |||
| pms-100 | 外形尺寸 | 检测区域 | |||
|
|
| |||
| 检测范围 | 120-1300mm | ||||
| 外形设计 | 易冲洗 | ||||
| 工作模式 | 接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量；推挽输出还支持IO-Link | ||||
| 特性 | 耐化学性 | ||||
| 测量方法 | 回波传播时间 | ||||
| 换能器频率 | 200kHz | ||||
| 盲区 | 120mm | ||||
| 检测范围 | 1000mm | ||||
| 最大检测范围 | 1300mm | ||||
| 分辨率 | 开关量0.10mm； 模拟量：0.069-0.38mm（取决于模拟量窗口） | ||||
| 重复精度 | ±0.15% | ||||
| 精度 | ±1%（内置温度漂移补偿） | ||||
| 工作电压 | 10-30Vd.c., 反极性保护 (pms-100/CU/A1:15-30V DC) | ||||
| 电压脉动 | ±10% | ||||
| 空载电流损耗 | ≤40mA | ||||
| 连接类型 | 4芯M8接插件 | ||||
| 输入 | com端输入；同步输入；自学习输入 | ||||
| 推挽开关量输出 | Push-Pull，UB -3V， -UB +3V，Imax=100mA，常开/常闭可切换，短路保护 | ||||
| 开关回滞 | 20mm | ||||
| 开关频率 | 10Hz | ||||
| 响应时间 | 80ms | ||||
| 上电延时 | <300ms | ||||
| 模拟量输出 | 4-20 mA / 0-10 V (当 UB≥15V)，递增/递减可切换，短路保护 | ||||
| 响应时间 | 60ms | ||||
| 上电延时 | <300ms | ||||
| 材质 | 不锈钢 | ||||
| 超声波换能器 | PTFE涂层，FFKM密封圈 | ||||
| 防护等级EN 60529 | IP66，IP67，IP68 | ||||
| 清洗温度 | 85°C | ||||
| 工作温度 | -25°C - +70°C | ||||
| 储存温度 | -40°C - +85°C | ||||
| 重量 | 140g | ||||
| 温度补偿 | 是 | ||||
| 控制装置 | com端输入 | ||||
| 设定范围 | 开关量：pin2；通过LCA-2与电脑连接;IO-Link； 模拟量：pin2；通过LCA-2与电脑连接 | ||||
| 同步 | 是 | ||||
| 选型和订货数据 | |||||
| 开关量输出 | 模拟量输出 | 订货型号 | |||
| 1 x Push-Pull | --- | pms-100/CF/A1 | |||
| --- | 4-20mA | pms-100/CI/A1 | |||
| --- | 0-10V | pms-100/CU/A1 | |||
| 接线图 | |||||
 |  | ||||
| 1 x Push-Pull | 4-20mA / 0-10V | ||||
