M8接近开关(3线/4线)
产品分类:常规系列
产品规格:标准件
产品品牌:CONTROLWAY
浏览次数:4840
上架时间:2023-12-03
产品详情
外形尺寸 | M8 | M8
| M8 | M8 | M8 | M8 |
检测距离 mm | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
尺寸图 | ![0-1.jpg](/static/upload/image/20231203/1701605973809097.jpg) | ![1.jpg](/static/upload/image/20231203/1701605988106021.jpg) | ![2.jpg](/static/upload/image/20231203/1701605992182248.jpg) | ![3.jpg](/static/upload/image/20231203/1701605996168359.jpg) | ![4.jpg](/static/upload/image/20231203/1701606003820923.jpg) | ![5.jpg](/static/upload/image/20231203/1701606018133689.jpg) |
外壳材料 | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A |
连接形式 | PVC电缆 | PVC电缆 | PVC电缆 | PVC电缆 | 连接器 M8 | 连接器 M8 |
防护等级 | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 |
安装形式 | 齐平 | 齐平 | 齐平 | 齐平 | 齐平 | 齐平 |
开关频率 | 5000Hz | 5000Hz | 5000Hz | 5000Hz | 5000Hz | 5000Hz |
接线图 | 图1 | 图1 | 图1 | 图1 | 图1 | 图1 |
工作电压(允许脉动范围) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) |
环境温度 | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ |
电压降 | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V |
输出电流 | ≤200mA | ≤200mA | ≤200mA | ≤200mA | ≤200mA | ≤200mA |
空载电流 | ≤10mA | ≤10mA | ≤10mA | ≤10mA | ≤10mA | ≤10mA |
LED指示灯 | 内置 | 内置 | 内置 | 内置 | 内置 | 内置 |
温度漂移%Sr | ≤10% | ≤10% | ≤10% | ≤10% | ≤10% | ≤10% |
回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) |
重复精度 | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr |
认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS |
短接保护 | 内置 | 内置 | 内置 | 内置 | 内置 | 内置 |
极性反向保护 | 内置 | 内置 | 内置 | 内置 | 内置 | 内置 |
通电行延时 | 内置 | 内置 | 内置 | 内置 | 内置 | 内置 |
NPN,N.O. | BD1.5-S1S3-M8 | BD1.5-S1S2-M8 | BD1.5-S1S1-M8 | BD1.5-S1-M8 | BD1.5-S1S2-M8S8 | BD1.5-S1S1-M8S8 |
NPN,N.C. | BD1.5-S2S3-M8 | BD1.5-S2S2-M8 | BD1.5-S2S1-M8 | BD1.5-S2-M8 | BD1.5-S2S2-M8S8 | BD1.5-S2S1-M8S8 |
NPN,N.O.+N.C. | - | - | - | - | - | - |
PNP,N.O. | BD1.5-S3S3-M8 | BD1.5-S3S2-M8 | BD1.5-S3S1-M8 | BD1.5-S3-M8 | BD1.5-S3S2-M8S8 | BD1.5-S3S1-M8S8 |
PNP,N.C. | BD1.5-S4S3-M8 | BD1.5-S4S2-M8 | BD1.5-S4S1-M8 | BD1.5-S4-M8 | BD1.5-S4S2-M8S8 | BD1.5-S4S1-M8S8 |
PNP,N.O.+N.C. | - | - | - | - | - | - |
|
外形尺寸 | M8 | M8 | M8 | M8 | M8 | M8 |
检测距离 mm | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 2 |

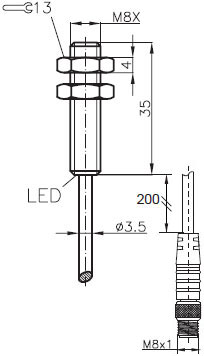

尺寸图 | ![6.jpg](/static/upload/image/20231203/1701606025519372.jpg) | ![7.jpg](/static/upload/image/20231203/1701606033176806.jpg) | ![7-1.jpg](/static/upload/image/20231203/1701606566115466.jpg) | ![7-2.jpg](/static/upload/image/20231203/1701606573177814.jpg) | ![7-3.jpg](/static/upload/image/20231203/1701606071140696.jpg) | ![8.jpg](/static/upload/image/20231203/1701606077401408.jpg) |
外壳材料 | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A |
连接形式 | 连接器 M8 | 连接器 M12 | PUR电缆0.2m+连接器 M8 | PUR电缆0.2m+连接器 M12 | PVC电缆 | PVC电缆 |
防护等级 | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 |
安装形式 | 齐平 | 齐平 | 齐平 | 齐平 | 齐平 | 齐平 |
开关频率 | 5000Hz | 5000Hz | 5000Hz | 5000Hz | 5000Hz | 5000Hz |
接线图 | 图1 | 图2 | 图1 | 图2 | 图1 | 图1 |
工作电压(允许脉动范围) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) |
环境温度 | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ |
电压降 | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V |
输出电流 | ≤200mA | ≤200mA | ≤200mA | ≤200mA | ≤200mA | ≤200mA |
空载电流 | ≤10mA | ≤10mA | ≤10mA | ≤10mA | ≤10mA | ≤10mA |
LED指示灯 | 内置 | 内置 | 内置 | 内置 | 内置 | 内置 |
温度漂移%Sr | ≤10% | ≤10% | ≤10% | ≤10% | ≤10% | ≤10% |
回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) |
重复精度 | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr |
认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS |
短接保护 | 内置 | 内置 | 内置 | 内置 | 内置 | 内置 |
极性反向保护 | 内置 | 内置 | 内置 | 内置 | 内置 | 内置 |
通电行延时 | 内置 | 内置 | 内置 | 内置 | 内置 | 内置 |
NPN,N.O. | BD1.5-S1-M8S8 | BD1.5-S1-M8S | BD1.5-S1-M8V | BD1.5-S1-M8V12 | BD2-S1S3-M8 | BD2-S1S2-M8 |
NPN,N.C. | BD1.5-S2-M8S8 | BD1.5-S2-M8S | BD1.5-S2-M8V | BD1.5-S2-M8V12 | BD2-S2S3-M8 | BD2-S2S2-M8 |
NPN,N.O.+N.C. | - | - | - | - | - | - |
PNP,N.O. | BD1.5-S3-M8S8 | BD1.5-S3-M8S | BD1.5-S3-M8V | BD1.5-S3-M8V12 | BD2-S3S3-M8 | BD2-S3S2-M8 |
PNP,N.C. | BD1.5-S4-M8S8 | BD1.5-S4-M8S | BD1.5-S4-M8V | BD1.5-S4-M8V12 | BD2-S4S3-M8 | BD2-S4S2-M8 |
PNP,N.O.+N.C. | - | - | - | - | - | - |
|
外形尺寸 | M8 | M8 | M8 | M8 | M8 | M8 |
检测距离 mm | 2 | 2 | 2 | 2 | 2 | 2 |

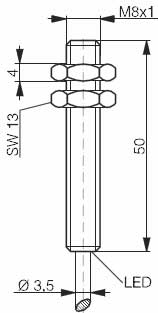

尺寸图 | ![9.jpg](/static/upload/image/20231203/1701606085649451.jpg) | ![10.jpg](/static/upload/image/20231203/1701606094191884.jpg) | ![11.jpg](/static/upload/image/20231203/1701606102133287.jpg) | ![12.jpg](/static/upload/image/20231203/1701606110108024.jpg) | ![13.jpg](/static/upload/image/20231203/1701606116214476.jpg) | ![14.jpg](/static/upload/image/20231203/1701606126432830.jpg) |
外壳材料 | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A |
连接形式 | PVC电缆 | PVC电缆 | PVC电缆 | 连接器 M8 | 连接器 M8 | 连接器 M8 |
防护等级 | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 |
安装形式 | 齐平 | 齐平 | 齐平 | 齐平 | 齐平 | 齐平 |
开关频率 | 5000Hz | 5000Hz | 5000Hz | 5000Hz | 5000Hz | 5000Hz |
接线图 | 图1 | 图1 | 图1 | 图1 | 图1 | 图1 |
工作电压(允许脉动范围) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) |
环境温度 | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ |
电压降 | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V |
输出电流 | ≤200mA | ≤200mA | ≤200mA | ≤200mA | ≤200mA | ≤200mA |
空载电流 | ≤10mA | ≤10mA | ≤10mA | ≤10mA | ≤10mA | ≤10mA |
LED指示灯 | 内置 | 内置 | 内置 | 内置 | 内置 | 内置 |
温度漂移%Sr | ≤10% | ≤10% | ≤10% | ≤10% | ≤10% | ≤10% |
回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) |
重复精度 | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr |
认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS |
短接保护 | 内置 | 内置 | 内置 | 内置 | 内置 | 内置 |
极性反向保护 | 内置 | 内置 | 内置 | 内置 | 内置 | 内置 |
通电行延时 | 内置 | 内置 | 内置 | 内置 | 内置 | 内置 |
NPN,N.O. | BD2-S1S1-M8 | BD2-S1-M8 | BD2-S1L1-M8 | BD2-S1S2-M8S8 | BD2-S1S1-M8S8 | BD2-S1-M8S8 |
NPN,N.C. | BD2-S2S1-M8 | BD2-S2-M8 | BD2-S2L1-M8 | BD2-S2S2-M8S8 | BD2-S2S1-M8S8 | BD2-S2-M8S8 |
NPN,N.O.+N.C. | - | - | - | - | - | - |
PNP,N.O. | BD2-S3S1-M8 | BD2-S3-M8 | BD2-S3L1-M8 | BD2-S3S2-M8S8 | BD2-S3S1-M8S8 | BD2-S3-M8S8 |
PNP,N.C. | BD2-S4S1-M8 | BD2-S4-M8 | BD2-S4L1-M8 | BD2-S4S2-M8S8 | BD2-S4S1-M8S8 | BD2-S4-M8S8 |
PNP,N.O.+N.C. | - | - | - | - | - | - |
|
外形尺寸 | M8 | M8 | M8 | M8 | M8 | M8 |
检测距离 mm | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 |
尺寸图 | ![15.jpg](/static/upload/image/20231203/1701606138195069.jpg) | ![16.jpg](/static/upload/image/20231203/1701606146176547.jpg) | ![17.jpg](/static/upload/image/20231203/1701606158194900.jpg) | ![18.jpg](/static/upload/image/20231203/1701606168153407.jpg) | ![19.jpg](/static/upload/image/20231203/1701606177997769.jpg) | ![20.jpg](/static/upload/image/20231203/1701606184991470.jpg) |
外壳材料 | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A |
连接形式 | 连接器 M12 | 连接器 M12 | PVC电缆 | PVC电缆 | PVC电缆 | 连接器 M8 |
防护等级 | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 |
安装形式 | 齐平 | 齐平 | 非齐平 | 非齐平 | 非齐平 | 非齐平 |
开关频率 | 5000Hz | 5000Hz | 4500Hz | 4500Hz | 4500Hz | 4500Hz |
接线图 | 图2 | 图2 | 图1 | 图1 | 图1 | 图1 |
工作电压(允许脉动范围) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) |
环境温度 | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ |
电压降 | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V |
输出电流 | ≤200mA | ≤200mA | ≤200mA | ≤200mA | ≤200mA | ≤200mA |
空载电流 | ≤10mA | ≤10mA | ≤10mA | ≤10mA | ≤10mA | ≤10mA |
LED指示灯 | 内置 | 内置 | 内置 | 内置 | 内置 | 内置 |
温度漂移%Sr | ≤10% | ≤10% | ≤10% | ≤10% | ≤10% | ≤10% |
回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) |
重复精度 | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr |
认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS |
短接保护 | 内置 | 内置 | 内置 | 内置 | 内置 | 内置 |
极性反向保护 | 内置 | 内置 | 内置 | 内置 | 内置 | 内置 |
通电行延时 | 内置 | 内置 | 内置 | 内置 | 内置 | 内置 |
NPN,N.O. | BD2-S1-M8S | BD2-S1L1-M8S | ND2.5-S1S2-M8 | ND2.5-S1S1-M8 | ND2.5-S1-M8 | ND2.5-S1S2-M8S8 |
NPN,N.C. | BD2-S2-M8S | BD2-S2L1-M8S | ND2.5-S2S2-M8 | ND2.5-S2S1-M8 | ND2.5-S2-M8 | ND2.5-S2S2-M8S8 |
NPN,N.O.+N.C. | - | - | - | - | - | - |
PNP,N.O. | BD2-S3-M8S | BD2-S3L1-M8S | ND2.5-S3S2-M8 | ND2.5-S3S1-M8 | ND2.5-S3-M8 | ND2.5-S3S2-M8S8 |
PNP,N.C. | BD2-S4-M8S | BD2-S4L1-M8S | ND2.5-S4S2-M8 | ND2.5-S4S1-M8 | ND2.5-S4-M8 | ND2.5-S4S2-M8S8 |
PNP,N.O.+N.C. | - | - | - | - | - | - |
|
外形尺寸 | M8 | M8 | M8 | M8 | M8 |
|
检测距离 mm | 2.5 | 2.5 | 2.5 | 4 | 4 |
|
尺寸图 | ![21.jpg](/static/upload/image/20231203/1701606194611569.jpg) | ![22.jpg](/static/upload/image/20231203/1701606203403366.jpg) | ![23.jpg](/static/upload/image/20231203/1701606211157390.jpg) | ![24.jpg](/static/upload/image/20231203/1701606220106609.jpg) | ![25.jpg](/static/upload/image/20231203/1701606229190072.jpg) |
|
外壳材料 | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A |
|
连接形式 | 连接器 M8 | 连接器 M8 | 连接器 M12 | PVC电缆 | 连接器 M8 |
|
防护等级 | IP67 | IP67 | IP67 | IP67 | IP67 |
|
安装形式 | 非齐平 | 非齐平 | 非齐平 | 非齐平 | 非齐平 |
|
开关频率 | 4500Hz | 4500Hz | 4500Hz | 3500Hz | 3500Hz |
|
接线图 | 图1 | 图1 | 图2 | 图1 | 图1 |
|
工作电压(允许脉动范围) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) |
|
环境温度 | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ |
|
电压降 | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V |
|
输出电流 | ≤200mA | ≤200mA | ≤200mA | ≤200mA | ≤200mA |
|
空载电流 | ≤10mA | ≤10mA | ≤10mA | ≤10mA | ≤10mA |
|
LED指示灯 | 内置 | 内置 | 内置 | 内置 | 内置 |
|
温度漂移%Sr | ≤10% | ≤10% | ≤10% | ≤10% | ≤10% |
|
回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) |
|
重复精度 | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr |
|
认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS |
|
短接保护 | 内置 | 内置 | 内置 | 内置 | 内置 |
|
极性反向保护 | 内置 | 内置 | 内置 | 内置 | 内置 |
|
通电行延时 | 内置 | 内置 | 内置 | 内置 | 内置 |
|
NPN,N.O. | ND2.5-S1S1-M8S8 | ND2.5-S1-M8S8 | ND2.5-S1-M8S | ND4-S1-M8 | ND4-S1-M8S8 |
|
NPN,N.C. | ND2.5-S2S1-M8S8 | ND2.5-S2-M8S8 | ND2.5-S2-M8S | ND4-S2-M8 | ND4-S2-M8S8 |
|
NPN,N.O.+N.C. | - | - | - | - | - |
|
PNP,N.O. | ND2.5-S3S1-M8S8 | ND2.5-S3-M8S8 | ND2.5-S3-M8S | ND4-S3-M8 | ND4-S3-M8S8 |
|
PNP,N.C. | ND2.5-S4S1-M8S8 | ND2.5-S4-M8S8 | ND2.5-S4-M8S | ND4-S4-M8 | ND4-S4-M8S8 |
|
PNP,N.O.+N.C. | - | - | - | - | - |
|
