主要特点：
● 4位数显，内置控制器
● 重复精度1µm(CD22-15)
● 配置多种输出方式：开关量输出、模拟量电流/电压输出、RS-485通信
| 应用举例： | |||
电子部件的有无凸起的检测 | 板材的厚度检测 | 检测橡胶带的拉紧下垂程度 | 电池电极的厚度检测 |
 |  |  |  |
| 型号 | 电缆式 | 模拟量电流输出 | CD22-15A | CD22-35A | 一 | CD22-100A2 | 一 |
| 模拟量电压输出 | CD22-15V | CD22-35V | 一 | CD22-100V2 | 一 | ||
| RS-485通信 | 一 | 一 | 一 | CD22-100-485-F04 | CD22-150-485-F05 | ||
| M8※1 接插式 | 模拟量电流输出 | CD22-15AC | CD22-35AC | CD22-100AC | 一 | 一 | |
| RS-485通信 | CD22-15-485C | CD22-35-485C | CD22-100-485C | 一 | 一 | ||
| M12 接插式 | 模拟量电流输出 | CD22-15AM12 | CD22-35AM12 | CD22-100AM12 | CD22-100AM122 | CD22-150AM122 | |
| 模拟量电压输出 | CD22-15VM12 | CD22-35VM12 | CD22-100VM12 | CD22-100VM122 | CD22-150VM122 | ||
| RS-485通信 | CD22-15-485M12 | CD22-35-485M12 | CD22-100-485M12 | CD22-100-485M122 | 一 | ||
| 检测距离(中心位置) | 15mm | 35mm | 100mm | 150mm | |||
| 检测范围 | ±5mm | ±15mm | ±50mm | ±100mm | |||
| 满量程(F.S.) | 10mm | 30mm | 100mm | 200mm | |||
| 光源 | 介质·波长 | 红色半导体激光 波长：655nm | |||||
| 最大输出功率 | 390μW | 1mW | |||||
| 激光等级 | IEC/J IS | Class 1 | Class 2 | ||||
| FDA | Class I | Class II | |||||
| 光斑大小※2 | 0.5x0.7mm | 0.45x0.80mm | 0.6x0.7mm | 0.50x0.55mm | |||
| 线性精度 | ±0.1%F.S. | ±0.5%F.S. | |||||
| 重复精度※3 | 1μm | 6μm | 20μm | 60μm | |||
| 采样周期 | 500µs/1000µs/2000µs/4000µs/AUTO | ||||||
| 温度漂移特性(参考值) | ±0.02%F.S./℃ | ±0.05%F.S./℃ | ±0.08%F.S./℃ | ||||
| 指示灯 | 激光工作指示灯(绿色)/归零设置指示灯(红色)/开关量输出指示灯(橙色)/模式指示灯(红色) | ||||||
| 外部输入功能 | 激光关闭、远程示教、采样保持、单脉冲触发、归零等(※CD22-□□-485机型、M8接插式机型无外部输入功能) | ||||||
| 模拟量输出 | 模拟量电流型 | 输出4~20mA，容许负载电阻300Ω以下 | |||||
| 模拟量电压型 | 输出0~10V，输出阻抗100Ω | ||||||
| 开关量输出※5 | 集电极开路输出(NPN/PNP可切换) Max100mA/DC30V 残留电压1.8V | ||||||
| 电源电压 | 模拟量电流/-485通信型：DC12~24V±10%；模拟量电压型：DC18~24V±10% | ||||||
| 消耗电流※4 | 70mA以下 | ||||||
| 接插式连接口 | M12 5引脚的连接口(带300mm长的电缆线) | ||||||
| 保护电路 | 反向连接保护、过电流保护 | ||||||
| 环境参数 | 保护等级 | IP67(包括电缆连接口) | |||||
| 使用环境温度/湿度 | -10~50℃/35~85%RH(无结露·结冰) | ||||||
| 环境照度 | 太阳光：20,000lx以下/白炽灯：3,000lx以下 | ||||||
| 耐振动性 | 10~55Hz 双振幅1.5mm X,Y,Z三方向各2小时 | ||||||
| 耐冲击性 | 500m/s2((约50G) X,Y,Z三方向各3次 | ||||||
| 材质 | 外壳：压铸铝(CD22-□□机型)镜头板：PPSU显示板：PET 电缆线：耐油PVC | ||||||
| 重量 | 约60g(包含电缆线) | ||||||
测试条件：
无特别指定的测试条件是，
使用环境温度：23℃（常温）、电源电压：DC24V、
采样周期：500µs、平均采样次数：64次、
检测距离：中心位置、测试目标物：白色陶瓷。
※1 M8接插式机型为订制产品，无外部触发输入功能。
※2 由中心光束強度的1/e2(13.5%)来界定。界定的光斑尺寸范围以外有漏光、或光束周边存在比被测物体反射率高的物体时，有可能出现误检。
※3 平均采样次数为512次时的测试结果。
※4 电源电压为24V DC时，包括模拟量输出的电流，不包括开关量输出的负载电流。
※5 CD22-□□-485型产品无开关量输出。

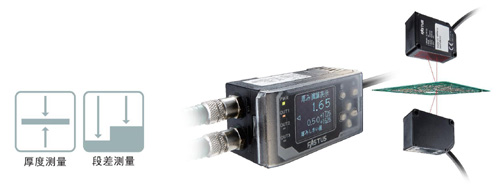

激光位移传感器控制单元CDA-(D)M CDA-(D)M模块搭载视认性较高的显示器，可显示日文·英文两种语言。配置模拟量电流/电压输出·开关量输出等两种控制输出，同时连接2台激光位移传感器时可实现厚度测量·段差测量等演算。 |  |
| 类型 | 2CH模拟量输出+1CH外部输入型 | 1CH模拟量输出+2CH外部输入型 | ||
| 型号 | CDA-DM 2(母机) | CDA-M(母机) | CDA-S(子机) | |
| Ether CAT/EtherNet IP通信 | 支持 | 支持 | 支持 | |
| CC-Link通信 | 支持 | 支持 | 支持 | |
| 连接传感器 | 支持传感器类型 | CDX系列、CD 22-□□-458机型、TD1系列 | ||
| 连接台数 | Max.2台 | |||
| 连接方式 | CDA端：M8 4针连接器 | |||
| 电源额定值 | 电源电压 | DC12~24V±10% | DC12~24V±10% | 由CD A母机或UC 1系列提供 |
| 消耗电流 | 120mA以下(DC12V时) | 100mA以下(DC12V时) | ||
| 表示 | 点阵显示器 | 显示器128×96像素 | ||
| 指示灯 | 电源指示灯：绿 输出指示灯：橙 | 电源指示灯：红/绿色 输出1~3指示灯：橙色 | ||
| 模拟量输出 | 2CH输出模拟电流/电压可切换电流：4~20mA/F.S.(负载阻抗300Ω以下)电压：0~10V/F.S.(输出阻抗100Ω) | 1CH输出电流：4~20mA/F.S.(负载阻抗300Ω以下) | ||
| 开关量输出 | 集电极开路(NPN/PNP功能内切换)2CH输出Max100mA/DC30V 残留电压：1.8V以下 | 集电极开路(NPN/PNP功能内切换)3CH输出Max100mA/DC30V 残留电压：1.8V以下 | ||
| 外部输入 | 1CH(对CH1，CH2两通道有作用) | 2CH | 2CH | |
| 耐环境性 | 使用环境温度/湿度 | -20~+50℃/35~85%RH(无结露·结冰) | ||
| 存储环境温度/湿度 | -20~+60℃/35~85%RH(无结露·结冰) | |||
| 抗震动 | 10~55Hz 双振幅1.5mm X,Y,Z各方向2小时 | |||
| 耐撞击 | 约50G(500m/s²) X,Y,Z各方向3次 | |||
| 保护电路 | 反接保护 | |||
| 防护等级 | IEC规格IP50 | |||
| 材质/质量 | 聚碳酸酯(PC)/170g | |||
| 外形尺寸： |  | ||

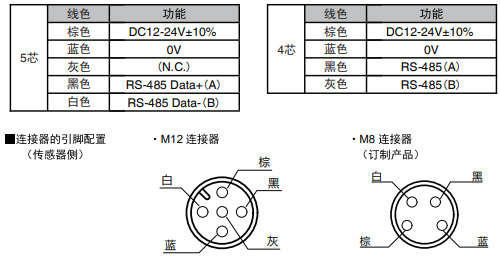

| 接线图： |  | ||
