主要特点：
● 配置双数显放大器，单体型和连接型
● 同轴光束光源，检测距离可达70m（镜面反射型）
● 防护等级IEC IP50
| 应用举例： | |||
| 透明薄膜的纠偏 | 检测透明包装袋 | 检测螺纹的有无 | 定位真空式检拾器上的IC芯片 |
 |  |  |  |
1CH 输出型
| 类型 | 单体型 | 连接型 | ||
| 母机 | 子机 | |||
| 电缆式 | NPN | D2SA-MN3S | D2SA-MN3 | D2SA-SN1 |
| PNP | D2SA-MP3S | D2SA-MP3 | D2SA-SP1 | |
| M8接插式 | NPN | D2SA-MNS-M8 | D2SA-MN-M8 | D2SA-SN-M8 |
| PNP | D2SA-MPS-M8 | D2SA-MP-M8 | D2SA-SP-M8 | |
| 响应时间 | 60p/500p/2msec(高速/标准/长距离模式) 可选 | |||
| 外部输入 | 外部输入(*1)：远程示教、同步输入、激光关闭、计算器复位可选(此功能仅适用于M8接插式传感器，M8接插式的子机除外。) | |||
| 开关量输出 | NPN/PNP集电极开路输出， ≦100mAMax/30VDC， 残余电压≤1.8V。 | |||
| 模拟量输出 | — | |||
| OFF/ON延时功能 | ON延时/OFF延时/单脉冲输出/无延时， 1msec~9s(单位：1ms) 。 | |||
| 常开/常闭模式 | 常开(入光动作)/常闭(遮光动作)模式可选。 | |||
| 防相互干扰 | Max 4台 | |||
| 灵敏度调节 | 示教调节(亦能手动调节) | |||
| LED指示灯 | 绿色(激光指示灯)，橙色(输出指示灯)，红色(示教指示灯)，绿色(当前通道状态指示灯) | |||
| 显示器 | 8位数显(7节) | |||
| 消耗电流 | 45mAMax， 24VDC | |||
| 电源电压 | DC12~24V±10% | |||
| 环境温度/湿度 | -25~55°℃(-13~131°F)/35~85%RH(无冰冻) | |||
| 存储温度/湿度 | -40~70℃(-40~158°F)/35~85%RH(无冷凝) | |||
| 耐撞击 | 50G(500m/s²) ， XYZ三方向 | |||
| 防护等级 | IEC IP 50 | |||
| 材质 | PC | |||
2CH 输出型
| 类型 | 单体型 | 连接型 | ||
| 母机 | 子机 | |||
| 电缆式 | NPN | D2SA-MNS | D2SA-MN | D2SA-SN |
| PNP | D2SA-MPS | D2SA-MP | D2SA-SP | |
| M8接插式 | NPN | - | - | - |
| PNP | - | - | - | |
| 响应时间 | 60p/500p/2msec(高速/标准/长距离模式) | 可选 | ||
| 外部输入 | 外部输入(*1)：远程示教、同步输入、激光关闭、计算器复位可选 | |||
| 开关量输出 | NPN/PNP集电极开路输出， 100mAMax/30VDC， 残余电压≤1.8V(2CH可作为开关量输出或报警输出) | |||
| 模拟量输出 | 4-20mA(*2) | |||
| OFF/ON延时功能 | ON延时/OFF延时/单脉冲输出/无延时， 1msec~9s(单位：1ms) 。 | |||
| 常开/常闭模式 | 常开(入光动作)/常闭(遮光动作)模式可选。 | |||
| 防相互干扰 | Max 4台 | |||
| 灵敏度调节 | 示教调节(亦能手动调节) | |||
| LED指示灯 | 绿色(激光指示灯)，橙色(输出指示灯)，红色(示教指示灯)，绿色(当前通道状态指示灯) | |||
| 显示器 | 8位数显(7节) | |||
| 消耗电流 | 45mAMax， 24VDC | |||
| 电源电压 | DC12~24V±10% | |||
| 环境温度/湿度 | -25~55°℃(-13~131°F)/35~85%RH(无冰冻) | |||
| 存储温度/湿度 | -40~70C(-40~158°F)/35~85%RH(无冷凝) | |||
| 耐撞击 | 50G(500m/s²) ， XYZ三方向 | |||
| 防护等级 | IEC IP 50 | |||
| 材质 | PC | |||
*1. 在放大器中设定好示教模式之后可通过外部示教输入进行示教动作。
*2. 负荷阻抗≤300Ω。
*3. 可并联3只传感器。不超过 40℃（104°F）时可并联30只（电源 12V DC）。
选购件：
激光头
| 镜面反射型 | 漫反射型 | 对射型 | 对射/测量型 | |||
| 类型 | 电缆式 | DSR-5000 | DSR-800 | DSD-100 | DSTC-200 | DST A-200 |
| 发射器：DSTC-D | 发射器：DST A-D | |||||
| 接收器：DSTC-200 | 接收器：DST A-200 | |||||
| M8QD接插式 | 一 | 一 | DSTC-200-M8 | DST A-200-M8 | ||
| 发射器：DSTC-S | 发射器：DST A-S | |||||
| 接收器：DSTC-R | 接收器：DST A-R | |||||
| 放大器单元 | D2SA-M口口 / D2SA-M口-M8 / D2SA-S口口 | |||||
| 光源 | 半导体可见激光，550nm | |||||
| 输出功率 | max.3mW | max.390W | ||||
| IEC/J IS等级 | CLASS 2 | CLASS 1 | ||||
| FDA等级 | ClassⅡ | |||||
| 检测距离(*1) | 长距离模式 | 0.5-50m | 8m | 1m | 2m | 2m测量模式：0.5m(仅适用于长距离或标准模式) |
| 标准模式 | 0.3-35m | 5m | 0.7m | |||
| 高速模式 | 0.1-20m | 2m | 0.25m | |||
| 光斑尺寸(*2) | 约02mm@2m处 | 约01mm@1m处 | 约02mm@2m处 | 约30x2.5mm@2m处 | ||
| 重复精度(*3) | 0.2mm | 0.2mm | 0.2mm | 0.3mm | ||
| LED指示灯 | 激光指示灯(绿色)，输出指示灯(橙色) | |||||
| 环境温度/湿度 | -10~+55℃/35~85%RH(无冷凝或冰冻) | |||||
| 存储温度/湿度 | -25~+70℃/35~85%RH(无冷凝或冰冻) | |||||
| 环境照度 | 阳光s 10， 000勒克斯(lux) ， 白炽灯照射s 3， 000勒克斯(lux) | |||||
| 抗震动 | 10~55Hz双振幅1.5mm，X-Y-Z三方向，各2小时) | |||||
| 防护等级 | IP67 | |||||
| 材质 | PC(壳体， 面板) ， PMMA/玻璃(遮光玻璃) | |||||
| 重量(含电缆)(*4) | 45g | 90g | 115g | |||
| *1.DSD-100：使用200x200mm白纸（反射率90%） DSR-800：使用MP-45反光镜（配件） *2. 中心强度1/e²（13.5%） 指定光斑尺寸之外的区域可能存在漏光，或被测物周围有高反射率物体时， 可能会影响传感器的正常工作。 *3. 垂直于光轴。 *4. DSTC-200及DSTA-200型的重量为：发射器+接收器。 注:M8 QD接插式传感器，维护配件可以提供单个发射器或接收器更换。 | ||||||
 | |||
| 外形尺寸： | |||
| 单体型电缆式 | 单体型接插式 | ||
 |  | ||
| 连接型电缆式 | 子机单元接插式 | ||
 |  | ||

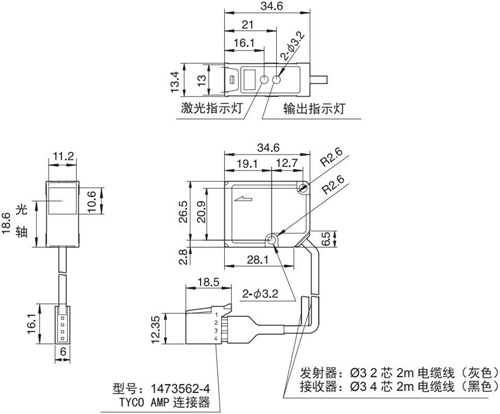

激光头尺寸（DSTA-200） | 激光头尺寸（DSTA-200-M8） | ||
 |  | ||

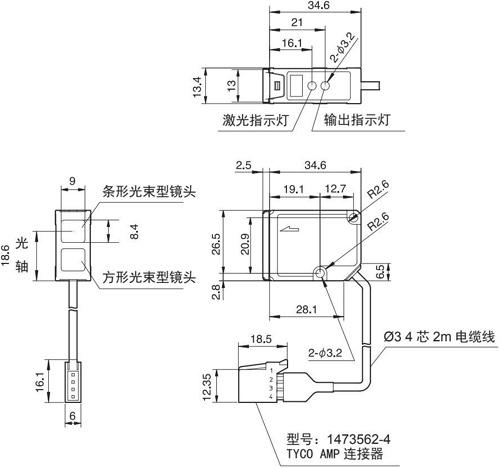

| 激光头尺寸（DSTC-200） | 激光头尺寸（DSTC-200-M8） | ||
 |  | ||

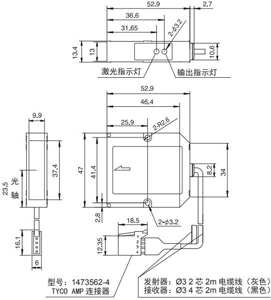

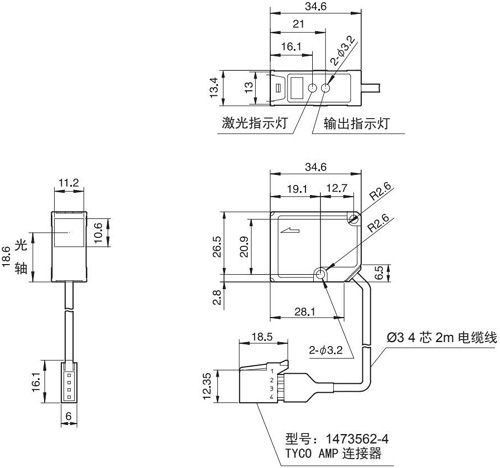

| 激光头尺寸（DSTA-800 / DSR-5000 / DSD-100） | 激光头尺寸（DSR-800 + BL-W130L-1） | ||
 |  | ||
| P250F | MP45 | MP-225 | |
 |  |  | |

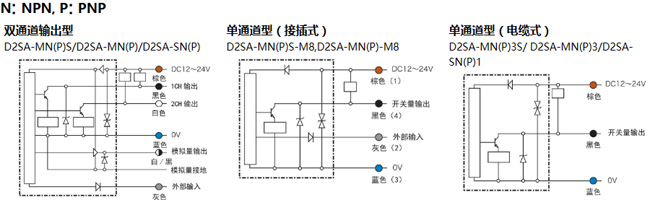

| 接线图： |  | ||
